概述
電纜循環加熱試驗系統基于導體感應電流法試驗原理設計而成，主要應用于電力金具、電纜及其相關附件的出廠試驗、型式試驗及預鑒定試驗。加熱電流可達8000A，選擇專用熱電偶測量電纜的外護套、金屬屏蔽層和導體溫度，通過光纖將溫度數據信號傳輸至控制測量系統。控制測量系統功能按照IEC62067和IEC60840規定的要求設置，測量分析采用無紙記錄儀或工控機集成系統，系統配置多個測量溫度點，可以根據用戶需要增減測量溫度點。
特點
大電流變壓器采用口字形鐵芯側面45°角斜開口，便于試品安裝
系統采用低壓無功自動補償裝置，降低電源容量，節省能源
采用硬件及軟件保護，保證試品在長時間（8760h）及疊加試驗過程中穩定、可靠、安全運行
采用光纖通訊，可以有效地防止過電壓導致控制系統損壞，確保人身及設備安全
配備以太網口，可遠程監控
系統組件
開關柜
調壓器
無功自動補償裝置

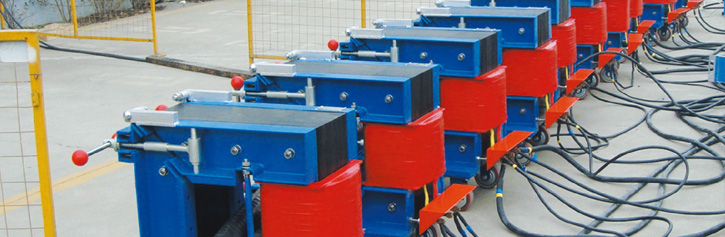

大電流變壓器
電流互感器
溫度測量裝置
控制測量系統
選件
高壓電纜連接部件
電流互感器
