概述

CJDY系列沖擊電壓試驗系統能產生寬范圍電壓和能量的模擬雷電沖擊、雷電截波、操作沖擊等波形，可以對高壓電力設備進行各種形式的沖擊試驗，配合陡化裝置可以對絕緣子（串）進行陡波試驗。系統也可以改裝為沖擊電流發生器，用于整支避雷器殘壓測試,安裝簡單快捷，不僅適用于電氣設備測試，亦可用于科學研究、教學等領域。

沖擊電壓等級可從100kV到7200kV。

用途

沖擊電壓試驗系統可用來測試：

• 電力變壓器

• 電纜

• 避雷器（沖擊電流測試）

• 發電機，馬達

• 絕緣子

• 套管

• GIS

• 互感器

• 電容器

• 其它絕緣材料

• 科學研究和教學

特點

• 整體結構回路電感小

• 簡單快速組合配置，可適用于不同試驗要求

• 先進的計算機輔助控制測量系統，提供友好的操作界面

• 完善的安全保護系統

• 具備沖擊—直流、沖擊—工頻之間的聯合試驗能力。

系統組成

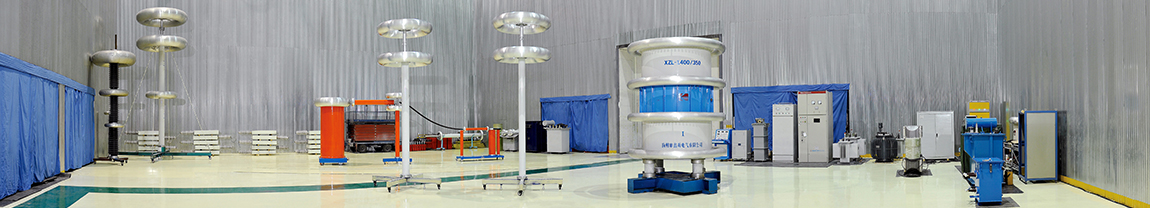

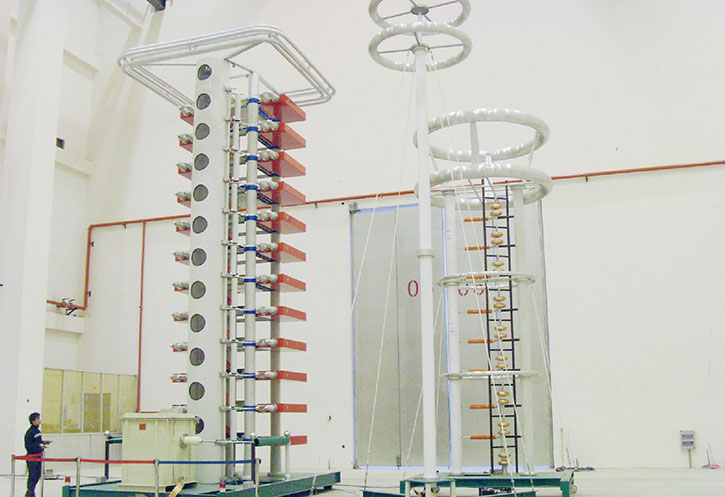

試驗系統組件：沖擊電壓試驗系統由沖擊電壓發生器本體、充電裝置、弱阻尼電容分壓器、截斷裝置、陡化裝置、控制測量裝置、調波元件、隔離阻抗等組成。

采用充電裝置給沖擊電壓本體并聯充電，通過觸發點火裝置，使本體球隙同步觸發，形成串聯放電，電壓經過弱阻容尼分壓器進入測量系統顯示電壓波形。

系統組件

• 可控硅調壓裝置

• 充電裝置

• 沖擊電壓發生器本體

• 截斷裝置（變壓器類產品試驗用）

• 陡化裝置（絕緣子試驗用）

• 分壓器

• 控制系統

• 測量系統

選件

• 用于特殊沖擊波形電阻

• 用于避雷器整體殘壓測量調波電感和調波電阻

• 其他調波元件

• 氣墊或腳輪

• 其他可能需要的部件
